應急照明ZD-FP-2D8分配電裝置系統概況

智能應急照明及疏散指示系統ZD-FP-2D8，即集中供電控制系統，由應急照明及疏散指示控制器、樓層配電電氣裝置、消防應急燈、疏散指示燈等組成，等根據《消防應急照明及疏散指示系統技術標準》（gb51309-2018）的規定，有消防控制室的場所應選用集中控制系統；有火災自動報警系統但無消防控制室的場所，應選用集中控制系統。

當發生火災時，ZD-FP-2D8智能疏散指示系統能根據火災的發展動態指示安全疏散通道，給出最佳疏散路徑的選擇，減少疏散時間，避免盲目逃生。

ZD-FP-2D8智能疏散系統具有八大核心技術優勢，采用DC24DC36V二線制方案，抗干擾能力強。

ZD-FP-智能疏散指示系統相關型號

ZD-FP-2D8、ZD-FP-2V8、ZD-FP-V6、ZD-FP-V12、ZD-D-0.125KVA、ZD-D-0.25KVA

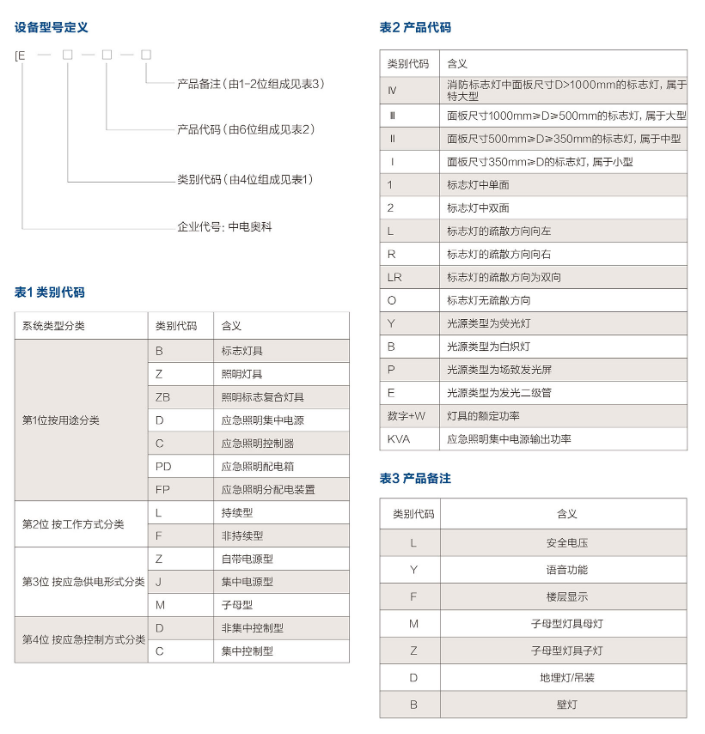

型號釋義圖

應急照明ZD-FP-2D8分配電裝置火災狀態案例分析

在消防通道處設置有聲音的消防出口標志燈，具有熄火和頻閃功能。走廊內設有可調疏散指示燈，可改變方向和頻閃。ZD-FP-2D8消防智能應急疏散指示和疏散系統的消防聯動范圍包括消防樓層、之上、之下、地下三層。

假設某一樓層該樓層為消防樓層，通過采集消防聯動系統信號，ZD-FP-2D8緊急疏散指示系統主機接收到火災信息，通過控制主機系統邏輯計算，ZD-FP-2D8系統啟動進入緊急狀態，應急燈和應急燈全部亮起。標志燈具方案如下：

防火層之下、地下層：每個標志燈緊急啟動，并向火災報警點的相反方向點亮。按默認模式啟動應急狀態，即開啟各安全出口的應急標志燈開啟各安全出口標志燈的應急狀態，關閉臨時起火點的指示燈播放燈的聲音，調整疏散指示標志的方向。該燈是指最近的出口標志燈。疏散到遠離火源的地方。在火災蔓延和多個煙溫報警器的情況之下，每個可調疏散指示標志指向火災報警點相反方向的燈，在火災報警點的相反方向亮起，鎖住燈的亮起；用防火卷簾門作為建筑物來分隔火災艙室，萬一發生火災：煙霧報警器，防火卷簾門半開狀態，疏散指示燈方向燈亮。當防火卷簾門完全關閉時，標志燈改變方向

防火層下層：如果發生火災警報，指示燈應遠離火災區域。當延伸到逃生出口時，煙、火情況上升，所以防火層的下層原來是靠近垂直消防通道的標志燈反向開啟，緊急出口所有底層設備、燈具由中央主機控制燈具關閉；當消防通道之內的煙感、溫度傳感器報警時，由于消防通道其故障狀態，火災狀態控制主機有聲光報警。火災發生時，煙霧傳感器不會被記錄在火災區域，不會被記錄在火災蔓延區域。若無法人為法人，則按原狀態點亮疏散。當建筑物為超高層建筑時，防火樓層下層設有避難層，與防火層相關的所有消防通道均處于火災報警狀態，并疏散至最近的避難層。
